2.2 入力信号

入射する平面波は、計算領域の端面からTotal-Field / Scattered-Field Technique[によって励起させた。 入力された平面波の時間変化は以下の通り。

  \begin{equation}  \vec{E} = (0,1,0) \exp ^\frac {(t-t_0)^2}{2\Delta t^2} \cos \omega _0(t-t_0), \end{equation}   (1)

で、周波数領域で中心周波数$f_0$が1.0GHzで、半値幅$\Delta \omega $が 1.0GHzとなるように設定した。つまり、

  \[  \Delta t = \frac{2\sqrt {2\ln 2}}{\Delta \omega },  \]

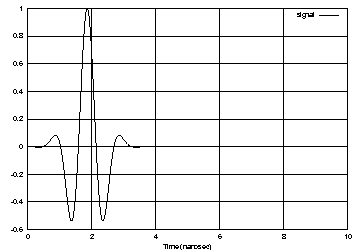

とした。 実際に入力された波形は図2の通りである。

\includegraphics[width=10cm]{signal.eps}
Figure 2: 信号の時間変化
